ATSLĒGŠANAS APSTRĀDES APRAKSTS

▶ Inch & Metric ▶ Plāns sienas un lieljaudas ▶ nerūsējošais un oglekļa tērauds

FYS Technology Co, Ltd ir dibināta 2004. gadā. Kopš tā laika mūsu stiprinājuma sistēmas ir veiksmīgi integrētas daudzās lietojumprogrammās daudzās dažādās nozarēs pasaulē. Mēs sniedzam vietējo atbalstu inovatīvām, augstas kvalitātes stiprinājuma sistēmām, kas tiek piegādātas visā pasaulē visstingrākajiem vides un darba apstākļiem.

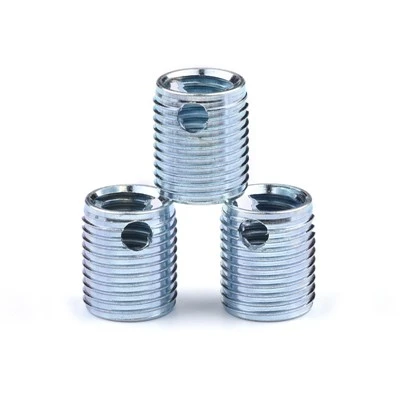

Atslēgu fiksācijas vītņu ieliktņi ir pieejami oglekļa un nerūsējošā tērauda, gan collu, gan metriskajās sērijās, un tiek piegādāti plānās sienas, lieljaudas stili. Ar atslēgu bloķējošu darbību, kas novērš rotāciju vibrācijas vai deformācijas dēļ.

Iespējas:

• uzstādīts ar standarta urbjiem un krāniem

• Vienkārša uzstādīšana un noņemšana

• Var izmantot dažādos materiālos: alumīnijs, magnija, auksti velmēts tērauds

• Passivated, lai uzlabotu izturību pret koroziju un apdari

• Iekšējā vītne, kas aprīkota ar Inch Series; Metric sērijas iekšējais vītne

Tipiski lietojumi:

• Kravas automašīnas, RVS

• Mašīnas, Mazie dzinēji

• Veidnes, rīki un meli

• MRO uzdevumi

attēlu

Materiāls : Carbon Steel - C1215 vai līdzvērtīgs

Nerūsējošā tērauda - 303 vai līdzvērtīga

Taustiņi - 302 CRES vai līdzvērtīgi

Apdare : oglekļa tērauds - cinka fosfāts

Nerūsējošais tērauds - pasivēts

Pielaides : ± 0,010 collas vai ± 0,25 mm, ja nav norādīts citādi.

Izmēri : atrodas collās, izņemot metriskos ieliktņus milimetros.

Metric / Inch ieliktņiem ir metriska iekšējā vītne

visi pārējie izmēri ir collās.

Taustiņi : Ieliktņi ar iekšējo vītnes izmēru 5/16 vai M7 un lielākiem

4 bloķēšanas atslēgas, mazākos izmēros ir 2 atslēgas.

Pieskarieties Urbumu caurumu pielaidei : Inch - .234 līdz .500 = +.004 / - 001

Inch - Over .500 = +.005 / - 001

Metriskā - 6,90 līdz 10,80 = +100 / - 025

Metriskā - virs 12,80 = +130 / - 025

GALVENĀS SLĒDZINĀŠANAS LĪDZEKĻA IEKĻAUŠANAS TEHNISKĀ PARAMETRS ：

Plāna siena - Metriskā sērija
Ievietot					Uzstādīšana					Pārcelšanās
Oglekļa daļas Nr.	Nerūsējošā daļa Nr.	Iekšējā vītnes klase 6H	Ārējās vītnes klase 6g	Garums iekšā.	Instalācijas rīka daļas Nr.	Pieskarieties Drill Size	C'Sink diametrs +.25 / - 00	Vītne Pieskarieties		Urbt
								Lieluma klase 6H	Min. Dziļums	Izmērs	Dziļums
25847	26347	M2- 0,4	M4- 0,7	3.0	24697	3.4	4.1	M4- 0,7	4.0	2.8	2.0
25848	26348	M2,5 - 0,45	M4,5 - 0,75	3.8	24698	3.9	4.6	M4,5 - 0,75	5.0	3.0	2.0
25849	26349	M3 - 0,5	M5 - 0,8	4.25	24699	4.4	5.1	M5 - 0,8	5.5	3.5	2.25
25950	26350	M4- 0,7	M6 - 0,75	5.25	24750	5.5	6.1	M6 - 0,75	6.5	4.6	2.5
25951	26351	M 5-0,8	M8-1.25	8,0	24751	6.9	8.25	M8-1.25	9.5	5.50	4.00
25952	26352	M6-1	M10-1.25	10.0	24752	8.8	10.25	M10-1.25	11.5	7.50	4.75
25953	26353	M8-1.25	M12-1,25	12.0	24753	10.8	12.25	M12-1,25	13.5	9.50	4.75
26153	26553	M8-1
25955	26355	M10-1.5	M14-1.5	14.0	24755	12.8	14.25	M14-1.5	15.5	11.50	4.75
26155	26555	M10-1.25
25956	26356	M12-1.75	M16-1.5	16.0	24756	14,75	16.25	M16-1.5	17.5	13.50	4.75
26156	26556	M12-1,25

Lieljaudas - metriskās sērijas
Ievietot					Uzstādīšana					Pārcelšanās
Oglekļa daļas Nr.	Nerūsējošā daļa Nr.	Iekšējā vītnes klase 6H	Ārējās vītnes klase 6g	Garums iekšā.	Instalācijas rīka daļas Nr.	Pieskarieties Drill Size	C'Sink diametrs +.25 / - 00	Vītne Pieskarieties		Urbt
								Lieluma klase 6H	Min. Dziļums	Izmērs	Dziļums
25963	26363	M4-.7	M8-1.25	8,0	24763	6.90	8.25	M8-1.25	9.5	5.50	4.00
25964	26364	M5-.8	M10-1.25	10.0	24764	8.80	10.25	M10-1.25	12.5	7.50	4.75
25965	26365	M6-1	M12-1,25	12.0	24765	10.80	12.25	M12-1,25	14.5	9.50	4.75
25966	26366	M8-1.25	M14-1.5	14.0	24766	12.80	14.25	M14-1.5	16.5	11.50	4.75
26166	26566	M8-1
25967	26367	M10-1.5	M16-1.5	16.0	24767	14,75	16.25	M16-1.5	18.5	13.50	4.75
26167	26567	M10-1.25
23596	26369	M12-1.75	M18-1.5	18.0	24769	16.75	18.25	M18-1.5	20.5	15.50	4.75
26169	26569	M12-1,25
25970	26370	M14-2	M20-1,5	20.0	24770	18.75	20.25	M20-1,5	22.5	17.50	4.75
26170	26570	M14-1.5
25971	26371	M16-2	M22-1.5	22.0	24771	20.50	22.25	M22-1.5	24.5	17.75	6.35
26171	26571	M16-1.5
26172	26572	M18-1.5	M24-1.5	24,0	24772	22.50	24.25	M24-1.5	26.5	19.75	6.35
25973	26373	M20-2,5	M30-2	30,0	24773	28.00	30.25	M30-2	34.5	25,75	6.35
26173	26573	M20-1,5
26174	26574	M22-1.5	M32-2	32.0	24774	30.00	32.25	M32-2	36.5	27.75	6.35
25975	26375	M24-3	M33-2	33,0	24775	31.00	33.25	M33-2	37.5	28.75	6.35
26175	26575	M24-2

Plāna siena - Inch sērija

Ievietot

Uzstādīšana

Pārcelšanās

Oglekļa daļas Nr.

Nerūsējošā daļa Nr.

Iekšējā vītnes klase 3B

Ārējā vītne (Mod.) 2A klase

Garums iekšā.

Instalācijas rīka daļas Nr.

Pieskarieties Drill Size

C'Sink diametrs

+0,10 / - 000

Vītne Pieskarieties

Urbt

2B lieluma klase

Min. Dziļums

Izmērs

Dziļums

25921

26321

10-24

5 / 16-18

0,31

24721

0,32

5 / 16-18

0,37

7/32

1/8

26121

26521

10-32

25922

26322

1 / 4-20

3 / 8-16

0,37

24722

0,38

3 / 8-16

0,43

9/32

3/16

26122

26522

1 / 4-28

25923

26323

5 / 16-18

7 / 16-14

0,43

24723

0,44

7 / 16-14

0,50

11/32

3/16

26123

26523

5 / 16-24

25924

26324

3 / 8-16

1 / 2-13

0,50

24724

29/64

0,51

1 / 2-13

0,56

13/32

3/16

26124

26524

3 / 8-24

25925

26325

7 / 16-14

9 / 16-12

0,56

24725

33/64

0,57

9 / 16-12

0,62

15/32

3/16

26125

26525

7 / 16-20

25926

26326

1 / 2-13

5 / 8-11

0,62

24726

37/64

0,63

5 / 8-11

0,68

17/32

3/16

26126

26526

1 / 2-20

Lieljaudas - inch sērija

Ievietot

Uzstādīšana

Pārcelšanās

Oglekļa daļas Nr.

Nerūsējošā daļa Nr.

Iekšējā vītnes klase 3B

Ārējā vītne (Mod.) 2A klase

Garums iekšā.

Instalācijas rīka daļas Nr.

Pieskarieties Drill Size

C'Sink diametrs

+0,10 / - 000

Vītne Pieskarieties

Urbt

2B lieluma klase

Min. Dziļums

Izmērs

Dziļums

25900

26300

8-32

5 / 16-18

0,31

24700

0,32

5 / 16-18

0,37

7/32

1/8

25901

26301

10-24

3 / 8-16

0,31

24701

0,38

3 / 8-16

0,37

9/32

1/8

26101

26501

10-32

25902

26302

1 / 4-20

7 / 16-14

0,37

24702

0,44

7 / 16-14

0,43

11/32

3/16

26102

26502

1 / 4-28

25903

26303

5 / 16-18

1 / 2-13

0,43

24703

29/64

0,51

1 / 2-13

0,50

13/32

3/16

26103

26503

5 / 16-24

25904

26304

3 / 8-16

9 / 16-12

0,50

24704

33/64

0,57

9 / 16-12

0,56

15/32

3/16

26104

26504

3 / 8-24

25905

26305

7 / 16-14

5 / 8-11

0,62

24705

37/64

0,63

5 / 8-11

0,68

17/32

3/16

26105

26505

7 / 16-20

25906

26306

1 / 2-13

3 / 4-16

0,62

24706

45/64

0,76

3 / 4-16

0,68

21/32

3/16

26106

26506

1 / 2-20

25907

26307

9 / 16-12

3 / 4-16

0,81

24707

45/64

0,76

3 / 4-16

0,94

21/32

3/16

26107

26507

9 / 16-18

25908

26308

5 / 8-11

7 / 8-14

0,87

24708

53/64

0,88

7 / 8-14

1.00

25/32

5/16

26108

26508

5 / 8-18

25909

26309

3 / 4-10 *

1 1 / 8-12

1.12

24709

1 1/16

1.14

1 1 / 8-12

1.31

31/32

5/16

26109

26509

3 / 4-16 *

25910

26310

7 / 8-9 *

1 1 / 4-12

1.25

24710

1 3/16

1.27

1 1 / 4-12

1.44

1 3/32

5/16

26110

26510

7 / 8-14 *

25911

26311

1-8 *

1 3 / 8-12

1.37

24711

1 5/16

1.39

1 3 / 8-12

1.56

1 7/32

5/16

26111

26511

1-12 *

26112

1-14 *

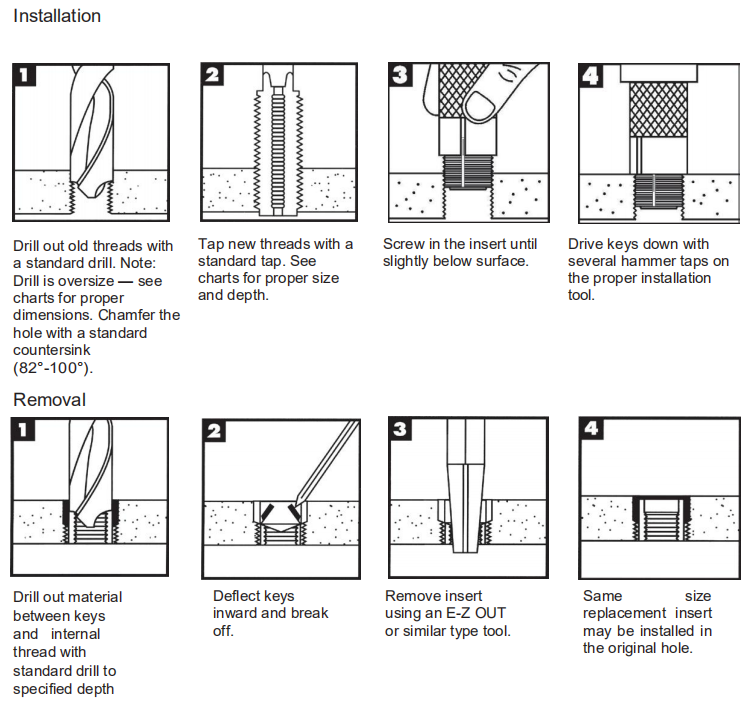

Instalēšana un noņemšana :

attēlu

FQA

1. jautājums: Vai jūs esat tirdzniecības uzņēmums vai ražotājs?

A1: Mēs esam ražotājs kopš 2004. gada Shen Zhen, China.

Q2: Vai jums ir krājumi krājumiem?

A2: Jā, lielākā daļa priekšmetu atrodas krājumā.

3. jautājums: Cik ilgi ir jūsu piegādes laiks?

A3: Parasti tas ir 1 diena krājumam, 10-15 dienas pēc pasūtījuma vai lielam daudzumam virs 50000 gab.

4. jautājums: Vai varat sniegt paraugus? vai tas ir bezmaksas vai papildus?

A4: Jā, mēs varam piedāvāt paraugu bez maksas, bet nemaksājam kravas izmaksas.

5. jautājums. Kas ir ar maksājumu noteikumiem?

A5: Parasti 100% T / T iepriekš pirms sūtīšanas vai masveida ražošanas, un mēs varam arī konsultējieties atbilstoši savām prasībām.

6. jautājums: Kāda ir jūsu priekšrocība?

A6: konkurētspējīgas cenas, ātra piegāde un augsta kvalitāte. atbildīgi strādājošie darbinieki stingri tolerē, nodrošina vienmērīgu apdari un ilgstošu darbību.

7. jautājums: Kādas ir jūsu apstrādes iekārtas?
A7: CNC frēzēšanas mašīnas, CNC virpošanas mašīnas, štancēšanas mašīnas, slīpmašīnas, automātiskās virpošanas mašīnas, griešanas mašīnas, slīpmašīnas, skrūvju mašīnas, griešanas mašīnas utt.

8. jautājums: kā garantēt rūpniecisko detaļu kvalitāti?

A8: Mēs esam bijuši aizdares laukā vairāk nekā 15 gadus ar pilnu pieredzi. Un ir 5 pārbaudes visā apstrādes procesā, mums ir IQC (ienākošā kvalitātes kontrole), IPQCS (procesa kvalitātes kontroles sadaļā), FQC (galīgā kvalitātes kontrole) un OQC (nepārtraukta kvalitātes kontrole), lai kontrolētu katru rūpniecības daļu procesu. ražošanu.
